Плиты перекрытия ПТ, ПТО ПТО 150.240.14-6

Как читать маркировку

ПТО 150 240 14 6
ПТОПлита перекрытия с отверстием
150Длина, см. (1490 мм.)
240Ширина, см. (2380 мм.)
14Высота, см. (140 мм.)
6Расчётная нагрузка, тс/м²

Характеристики товара

Серия Серия 3.006.1-3/83 Выпуск 1-2
Длина L1, мм 1490 мм
Ширина b1, мм 2380 мм
Высота h1, мм 140 мм
Диаметр отверстия D, мм 700 мм
Вес, кг 1233 кг
Объем бетона, м³ 0.49 м³
Марка бетона B (M) B25 (M350)
Расход стали, кг 112 кг
Норма загрузки в автотранспорт 20 тн, шт 18 шт

Описание изделия

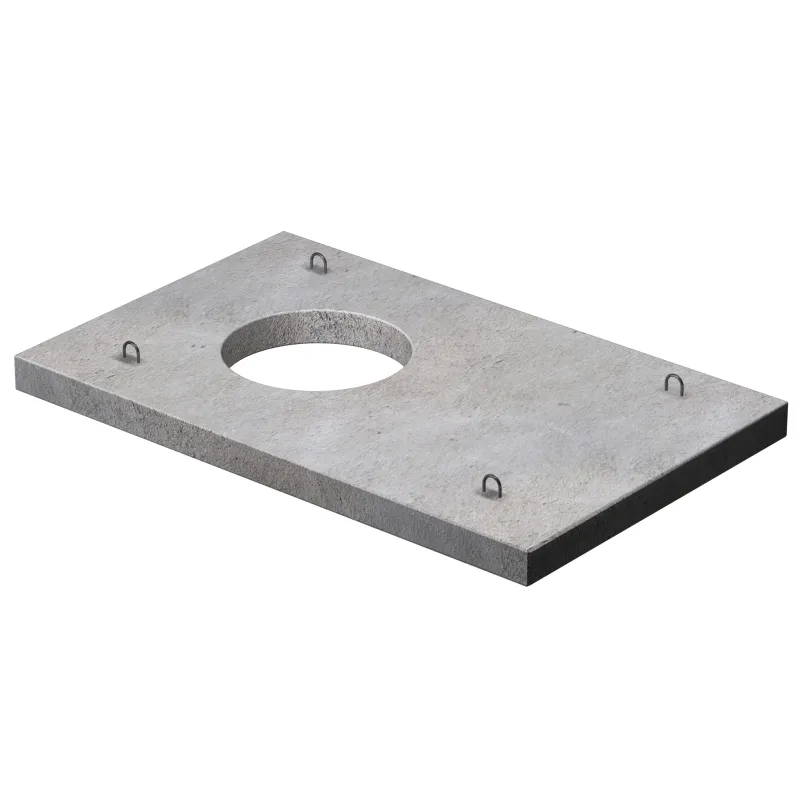

Плиты покрытия лотков ПТО 150.240.14-6 представляет собой прямоугольную плоскую плиту с одним или двумя отверстиями диаметром 70 см., для последующего монтажа. Плита позволяет сохранять герметичность и защищать подземные каналы инженерных коммуникаций от разрушения изоляции, обвалов грунта и попадания влаги.

Маркировка изделия

Для примера маркировки лотковой плиты рассмотрим «ПТО 150.150.12-6», где:

  • ПТО - плита перекрытия с отверстием
  • 150 - длина в см.
  • 150 - ширина в см.
  • 12 - высота (толщина) в см.
  • 6 - степень нагрузки (6 тс/ м2).

Типы изделий

Плиты покрытия с отверстием классифицируются по размерам:

Длина: 150 и 200 сантиметров.

Ширина: 150, и 200 сантиметров.

Высота: 12 и 14сантиметров.

Степень нагрузки измеряется в тонна силах на м2: 6 тс/м2
