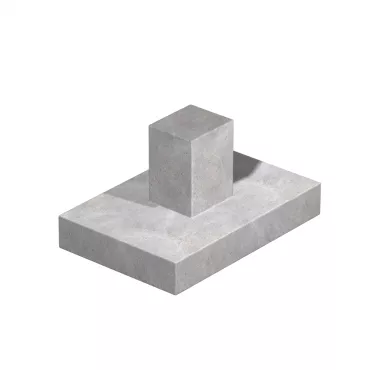

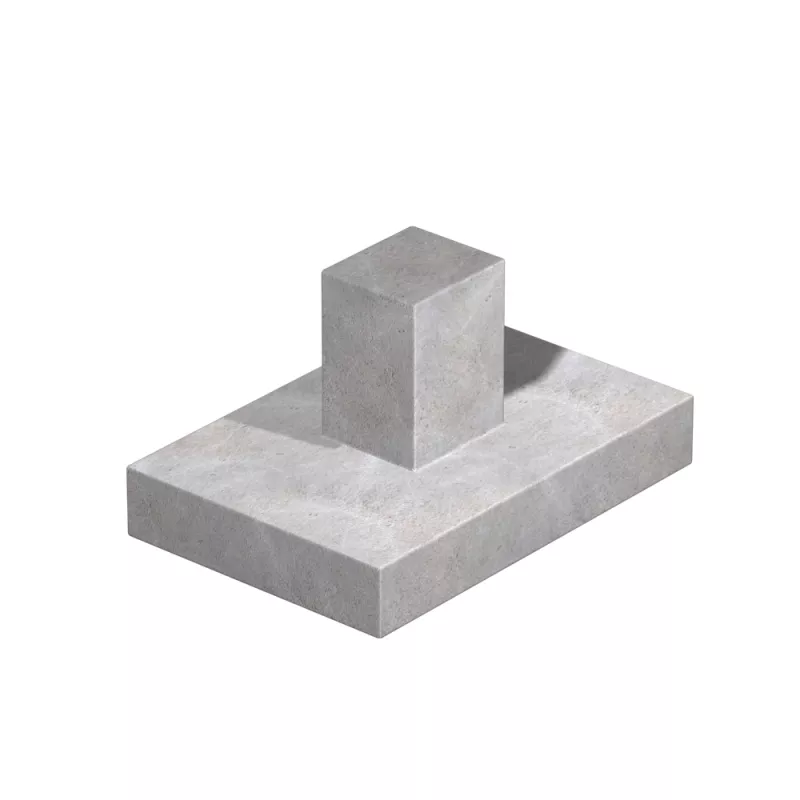

Опоры дорожных знаков ФМ-5

Как читать маркировку

ФМ 5
ФМФундаментная опора дорожных знаков
5Типоразмер (мм. ниже. По серии 3.503.9-80, вып. 2)

Характеристики товара

Длина L1, мм 2500 мм
Ширина b1, мм 1800 мм
Высота h1, мм 1500 мм
Вес, кг 6390 кг
Геометрический объем изделия, м³ 6,75 м³
Объем бетона, м³ 2,556 м³
Марка бетона B (M) B15 (M200)
Норма загрузки в автотранспорт 20 тн, шт 3 шт

Фундамент дорожного знака ФМ-5 применяется для установки и закрепления опор дорожных знаков. Габариты изделия — 2500 × 1800 × 1500 мм, масса — 6390 кг. Изделие изготовлено из бетона B15 (M200) по серии 3.503.9-80 Выпуск 2.

Описание изделия

Железобетонные фундаменты дорожных знаков ФМ-5 - используются при постоянной и временной фиксации знаков на автодорогах общего пользования, подземных промышленных и внутрихозяйственных дорогах. Изделия имеют форму усеченной пирамиды.

Маркировка изделия

Для примера маркировки фундамента дорожных знаков, рассмотрим Ф-1 где:

  • Ф - фундаментная опора дорожных знаков
  • 1 - типоразмер изделия.
  • Типы изделий

    • Ф-1 - длина 110 см., ширина 70 см., высота 70см.
    • Ф-2 - длина 175 см., ширина 70 см., высота 70см.
    • Ф-3 - длина 275 см., ширина 70 см., высота 70см.
